Alchy - Som si myslel, že tie krídla sa roztvárajú nejakým pružinovým mechanizmom.

[Alchymista]

pružinami - to skoro určite nie...
Sily potrebná na vyklopenie sú veľké - vystrč ruku z okienka auta pri 100km/h - odpor rastie so štvorcom rýchlosti, takže pri 700km/h je to cca 50x viac, pri 900km/h 80x viac...
Navyše sú napnuté struny manipulačne nebezpečné - pri poruche sa krídlo hnané silnou pružinou stáva smrtiacou sekerou...
A akýkoľvek poistno-bezpečnostný mechanizmus zvyšuje váhu a zložitosť zariadenia.
Pyrosystém vystačí s pyropatronou, pyropiestom a súpáčím prevodov. Taká pyropatrona veľkosti náboja do brokovnice a pyropiest veľkosti pivovej fľaše nemajú problém posunúť desaťtonový betonový blok o pol metra tak, že sa ešte pol metra skĺzne...

[Alchymista]

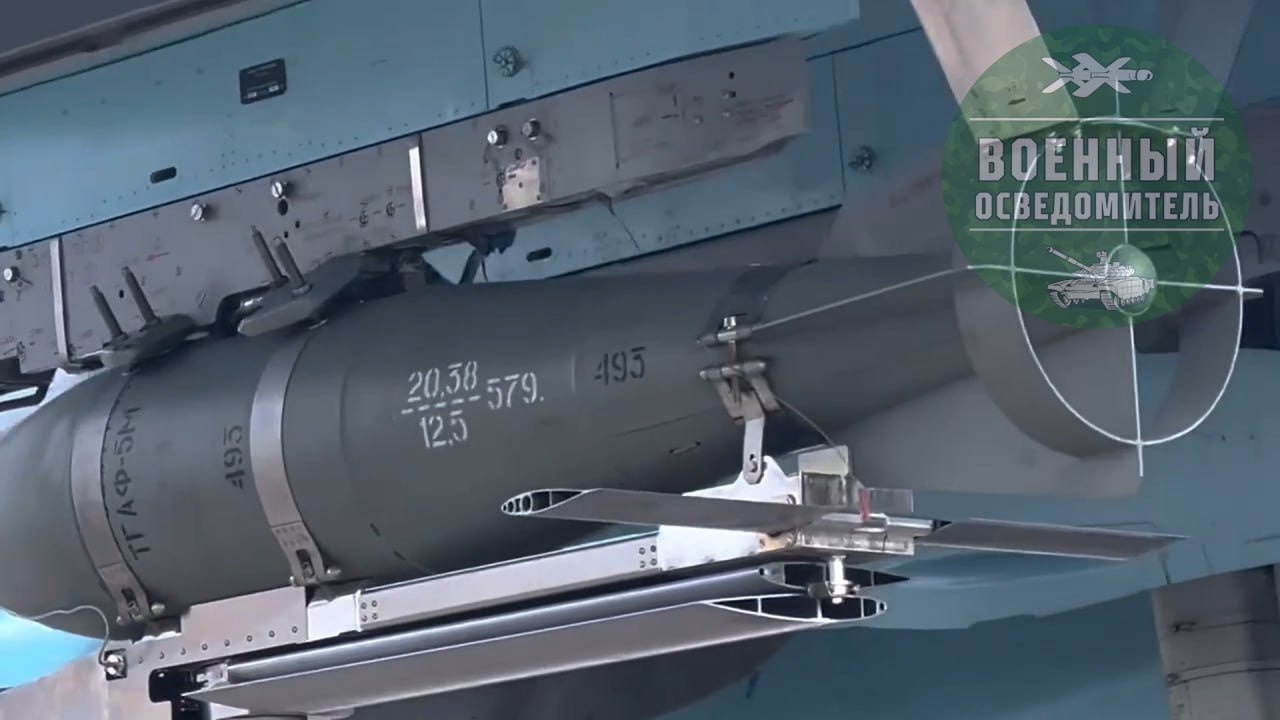

To krídlo a výškovka vyzerajú ako hliníkové vytláčané profily...

... a vlastne - prečo nie... spotreba hoci len pre UMPK pôjde do tisícov bežných metrov...

A keď je k mání lacný duralový profil krídla (asymetrický) a stabilizátoru (symetrický) - použitia sa preň nájdu aj inde... Postaviť dostatočne dobré krídlo je totiž často ten najväčší problém stavby lietajúceho vehiklu.

[petrp]

Je to extrudovaný hliník - výroba je levná, rychlá a opakovatelná. Vše zajišťuje přesný profil v nástroji extruderu. Tím, že to ani neukončují plastovými ucpávkami je vidět, že detaily neřeší - spotřební materiál...

[HONZIK11]

Tak tak.
Ten profil kridla naznacuje velke generovani vztlaku. Na snimcich je samozrejme coby dolnoplosnik obracene.
Vyskovka je symetricka a ma zrejme jen,, fn ,,,uprava vysky ,, Protoze jsou tam brutalni krizove stabilizatory a ty by smerove diferenciaci nepreprala .
Takze letoun se rovna do smeru k cili s velkym rozpetim rychlosti i uhlu nabehu. Vypousti ,neni treba resit balistiku a puma klouze. Stranova odchylka bude minimalni ,dalkova zadna.

[Alchymista]

IMHO smerové riadenie rieši náklonom (diferenciálna výchylka výškoviek a stranová sila je generovaná zo vztlaku na naklonených krídlach) v dostatočnom predstihu počas letu k cieľu - a dosť dokážu ukočírovať aj pri strmhlavom zostupe na cieľ, kedy môžu na stranové riadenie využiť prakticky celý vztlak krídla. Keď vezmem do úvahy, že bomba s UMPK sa pretočí "hore nohami" (o 180°) za nejakej pol sekundy (viď video odhodu), tak to riadenie je efektívne aspoň "dostatočne".

[Alchymista]

Len letecký zbrojár tento nápad pochopí a ocení...
Diabol sa skrýva v detailoch...

[Skeptik]

Ve své podstatě je to velmi jednoduchá a účelná konstrukce.

Odhodí se to se sklopenými křídly a nesklopnou plovoucí "výškovkou".
Hned po shozu se výškovka nastaví diferenciálně, což vyvolá rotaci pumy. Křídla jsou sklopená, takže nekladou odpor.
Po přetočení o 180° dojde k odpalu pyropagrony, která rozloží křídla a bomba začne klouzat.
Výškově se to řídí souhlasným natočením plovoucí výškovky, směrově pak její diferenciální výchylkou, která způsobí náklon stejně jako výchylka křidélek.
Předpokládám, že v terminální fázi přilétá bomba nad cíl v mírném sestupném letu, aby zachovávala dopřednou rychlost a nad cílem dojde k převedení do střemhlavého letu a finální zteči.

[Alchymista]

https://politikus.info/v-rossii/157169- ... ks-rf.html

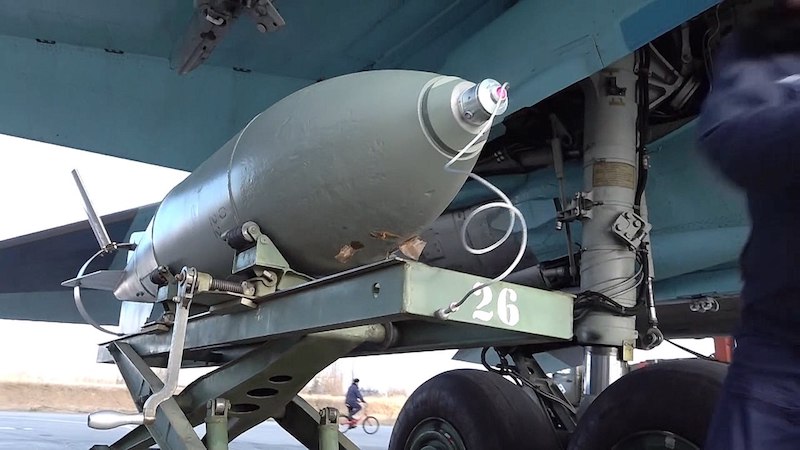

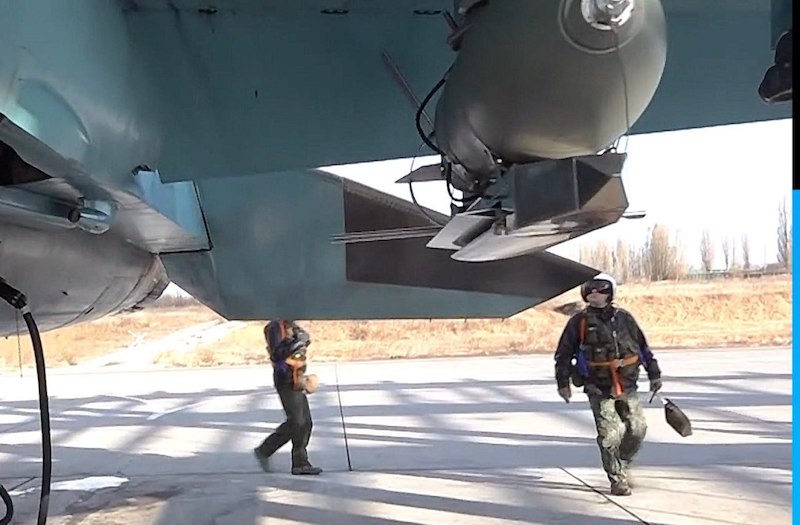

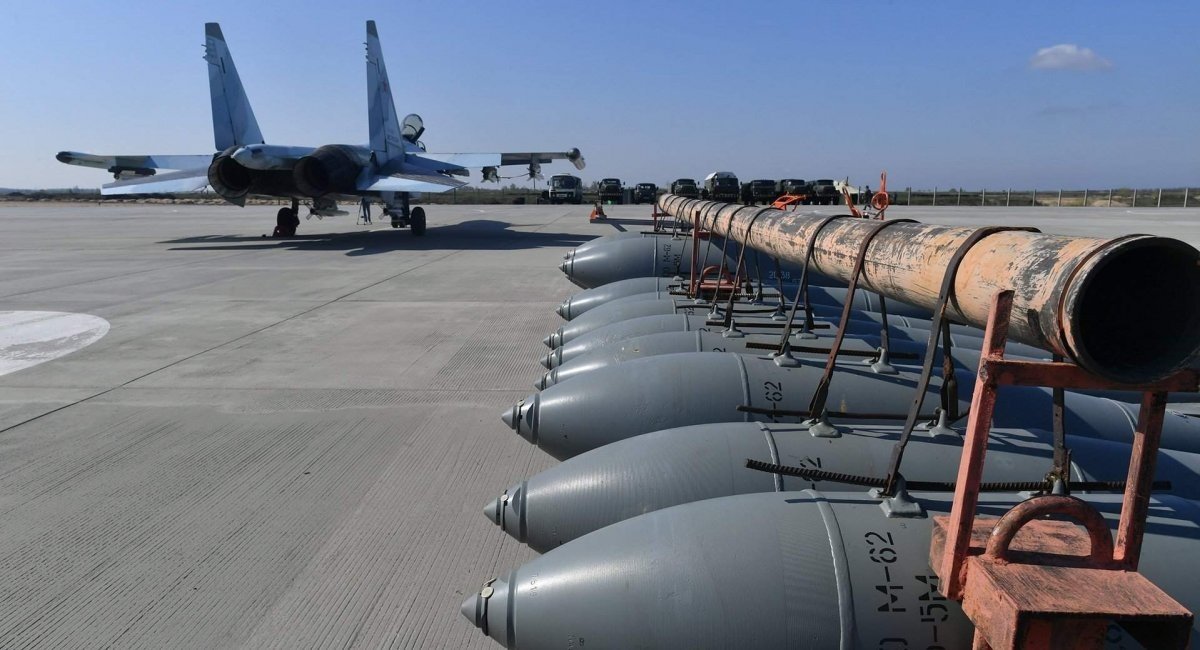

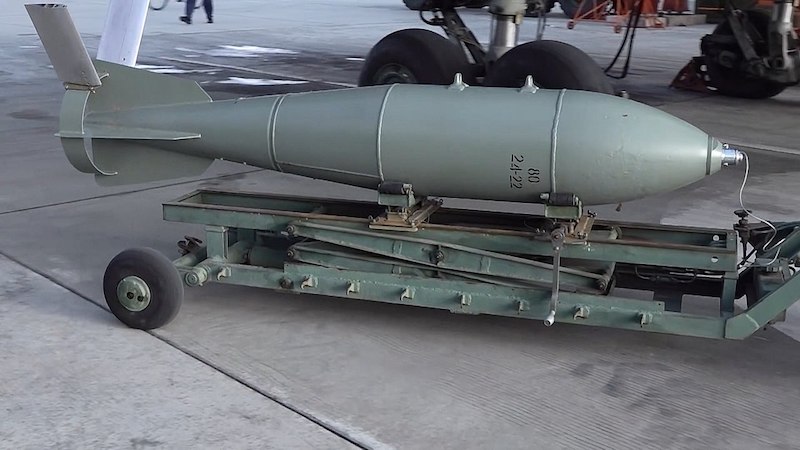

Proces zavesenia leteckých bômb FAB-500 na bombardér Su-34 VKS RF
Ďalšie potvrdenie skutočnosti, že modul UMPK inštaluje technický personál na bombu až po jej zavesení na lietadlo. Jedinou výnimkou je dvojica stabilizátorov na chvoste, ktoré boli namontované na FAB vopred.

[kenavf]

EXKLUZÍVNE.

Zábery ukazujú prvé masové použitie RBK-500 v tomto ozbrojenom konflikte v oblasti Staromajorska. Podrobnejšie údaje zatiaľ nebudeme zverejňovať, ale na mieste Chochlovcov by som si začal zvykať na život v podzemí

19.mp4

https://t.me/rybar/54318

RBK-500
RBK-500 je ruská kazetová bomba s nosnosťou 500 kg. Nesie 15 protitankových submunícií "Motiv-3" SPBE-D vyvinutých NPO Bazalt s duálnym infračerveným navádzacím systémom. Do výzbroje sovietskeho letectva vstúpil v roku 1987.


https://www.google.sk/search?sca_esv=58 ... 2&dpr=1.75

Je tam 15ks submunicie navadzane IR systemom:
1. Ako sa zabezpečí že sa viacej kusov submunicie nazamerá na ten istý ciel(čo by bolo plýtvanie).
2.Čo označí ten ciel tým IR paprskom(samotná submunícia alebo IR paprsok z lietadla(ruské lietadla priamo nad bojisko nelietajú))

EDIT: Našiel som toto https://www.valka.cz/SOV-Motiv-3-SPBE-bomblet-t236880

[Alchymista]

stratené v prekladači... daj idiotom do rúk samoučiaci sa systém, vytvoria superidiota

1) bezpredmetné, problém drobného škudlila

2) "označovanie cieľa IR paprskom" vymyslel kto?
Samotný cieľ je zdrojom infračerveného vyžarovania

[false_flag]

Pekne video k te bombě. IR... vyhledava teple objekty.. ukryt techniku zivou silu.. zabery montaze.

[Alchymista]

a zasa - domotané...
Hovorí a zblízka ukazujú Motiv-3. Video činnosti je rozmazaný BetAB-M s raketovým urýchľovačom a výbuch je ešte niečo iné, neidentifikovateľné.

[false_flag]

Ja to postnul za ty zabery Motif3 pekne ostre video jak to skladaji jako puzzle.

[Alchymista]

Ja zasa aby nevznikal nesprávny dojem. Laik by si mohol myslieť, že je to všetko činnosť jedného prostriedku. Nie je... A u rusov ma to celkom sere, pretože takúto blbosť robia neustále

Takto sú skladané všetky ruské kazetové bomby. Nesmie to "hrkotať" ani po pár tisíc kilometroch po železnici a pár sto kilometroch na nákladnom aute.
Keď sme likvidovali (rozoberali) prestarnuté RBK-500-275 PTAB-10-5, z každej sa vybralo za pol fúriku drevených rozperiek, tvaroviek a prepážok. Celkom zaujímavá skladačka, ktorá drží pohromade stiahnutá jedinou závitovou tyčou, čo má na konci pyropiest a guličkový zámok.

[skflanker_]

Fighterbomber v https://vk.com/wall-182816816_87396 z 19.11.2023 k videu ↑↑↑ https://vk.com/video-182816816_456241112 (39 sek.) upresňuje, že po úspešných testoch kombinácie UMPK + RBK-500 ŠOAB-0.5M (УМПК РБК-500 ШОАБ-0.5М) sa to spustilo do "ostrej" prevádzky, teda že UMPK už nenesie len rodinu FAB priamo k zemi, ale už aj rodinu RBK, kde sa "vypustenie" submunície deje ešte vo vzduchu. Doplnil, že nejde o prvé použitie RBK-500 ŠOAB-0.5M v ŠVO, ale že toto video je určite prvé, ktoré snímalo UMPK + RBK-500 ŠOAB-0.5M.
Čo je RBK-500 ŠOAB-0.5M viď https://vk.com/wall-182816816_85657 z 16.02.2023

[kenavf]

Jedno ma ale zaráža. Ak by som mal k bežnej dispozícii takúto bombu, tak by som ju vždy poslal na nepriateľskú líniu, prípadne viacej kúskov aby to tam trocha preriedili, potom delostrelectvo a až na záver by som tam poslal vojakov.

Možno by tej bombe ešte slušalo pripojenie tých krídielok aby ju lietadlá mohli zhadzovať dostatočne ďaleko(z bezpečia), prípadne tie "kazety/bomblety" zamontovať do raketometov. Do tých 300oviek by sa to mohlo vojsť.

[Alchymista]

skflanker_ - vďaka za upresnenie.
ŠOAB-0,5M je ekvivalent americkej BLU-26B Guava, hojne používanej američanmi vo Vietname a izraelčanmi kdekoľvek.
Hmotnosť 400g, v kovovom plášti z ľahkých kovov (hliník, horčík, "biely kov") je zaliatych 304 oceľových guličiek.

V jednej RBK-500 je uložených 546 +/-5 ŠOAB

~550 ŠOAB je rozdelených na šesť sekcií po tri vrstvy

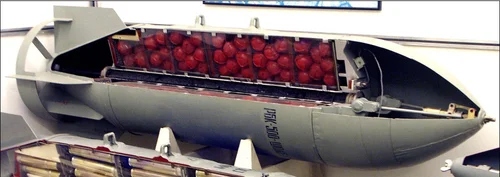

RBK-500 ŠOAB-0,5M.jpg (51.15 KiB) Zobrazeno 1445 x

Hmotnosť naplnenej kazery 395/385 kg s aerodynamickým krytom/bez
Dlžka 1950/1500 mm s aerodynamickým krytom/bez
Priemer 450 mm, rozpätie 570 mm

kenavf - raketomety tým majú "nabíjané" od počiatku, dokonca ešte možno pred bombami.

[nine_mike]

Mňa by zaujímalo - Na tom videu vidno akoby dva druhy zásahov. Jeden je priama línia kratšia, ale oveľa hustejšie zasiahnutá. A druhý je priama línia, ale niekoľkonásobne dlhšia a redšie zasiahnutá tými kazetami. Ako sa dosahuje taká priama línia zásahu? To dokáže ten šoab od začiatku, alebo mu tú schopnosť dáva UMPK? A ako sa dosahuje tá rôzna dĺžka zasiahnutej línie? Je tam nejaký regulačný mechanizmus, ktorý riadi množstvo vypustenej submunície?
Inak vzhľadom na tom že táto vojna sa z väčšej časti vedie v lesných pásoch, čo sú práve rovné línie stromov a krovín široké pár metrov, toto bude asi dosť hrôzostrašná zbraň pre ukropov. Keď im Rusi tak položia tú hustejšiu a kratšiu linku na lesný pás pred tým ako ho pôjde šturmovať pechota, asi ich to pekne načechrá.

[Alchymista]

V podstate ide o to, ako rýchlo sa daný RBK po aktivácii "otvára" a "vysýpa" - a či sa to dá regulovať... a ako...

Bohužiaľ - poriadny predpis na novšiu sovietsku muníciu v ČSLA, ani v ASR/OSSR nebol... Podľa prehliadky konštrukcie a kompletu príslušenstva zrejme nejaká možnosť regulovať rýchlosť otvárania existuje (rozdelenie výmetnej náplne na dielčie, 2? rozperky vo veľkosti dielčej náplne...). Takže proste neviem, neni odkiaľ... Ak naň narazíte, dajte vedieť alebo stiahnite a vyložte v Textových dokumentoch na fóre - vďačný vám nebudem len ja, ale i desiatky našich pyrotechnikov...

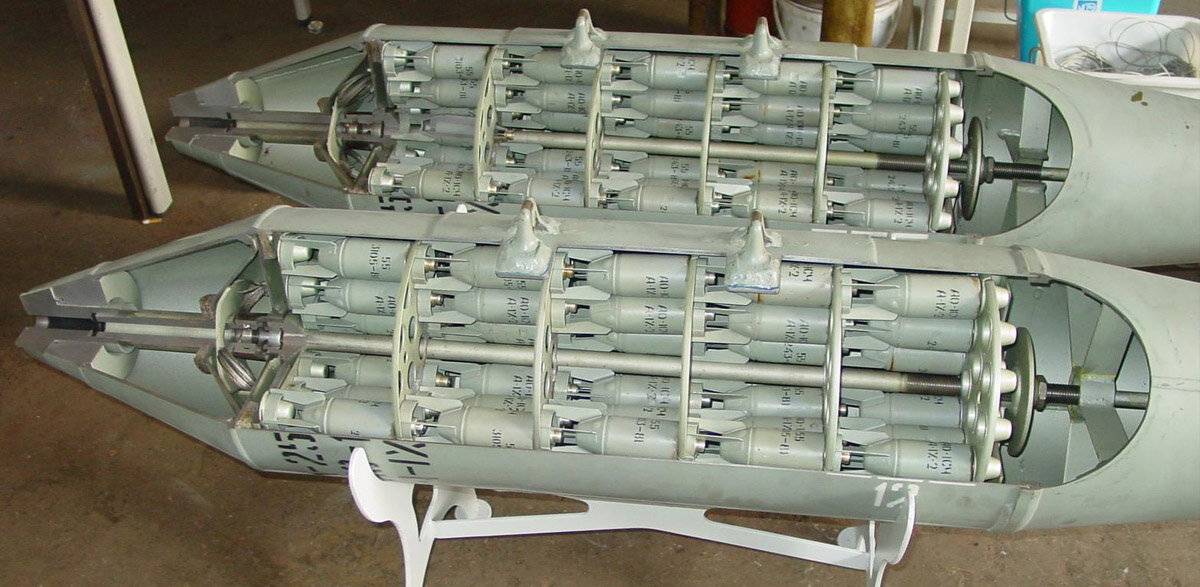

Toto je síce len 250kg, ale pomerne dobre vidno pyromechanizmus v prednej časti (dopredu ešte príde namontovať zapalovač a výmetné náplne), ktorý celú zostavu "nákladu" vytlačí z plášťa smerom dozadu (alebo plášť vytlačí dopredu - vec pohľadu, ja sa riadim podľa "pevných" závesných ok, pretože ako pre zbrojára je pre mňa dôležité vedieť, na ktorú stranu sa to vysype, keď sa to posere na zemi.)
Dobre vidno aj prítužnú maticu a disk, ktorá vlastne drží zostavu pohromade. Zadná časť so stabilizátormi sa po otvorení začne chovať ako brzdiaci padák a napomáha vytiahnutiu zostavy nákladu z plášťa

Za povšimnutie stojí, že bombičky sú do kazety naskladané "zadkom napred"
