RF - Prostředky PVO

[Svarboj]

[palo satko]

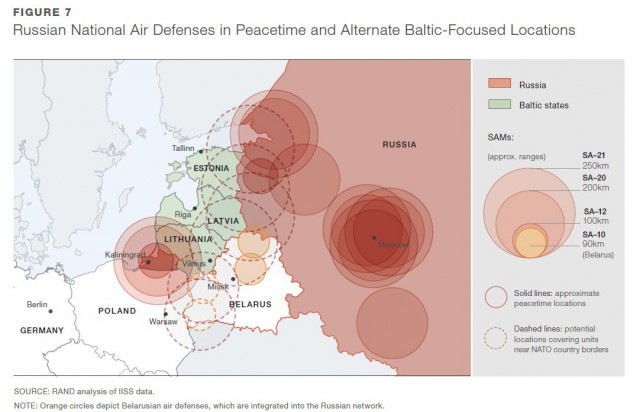

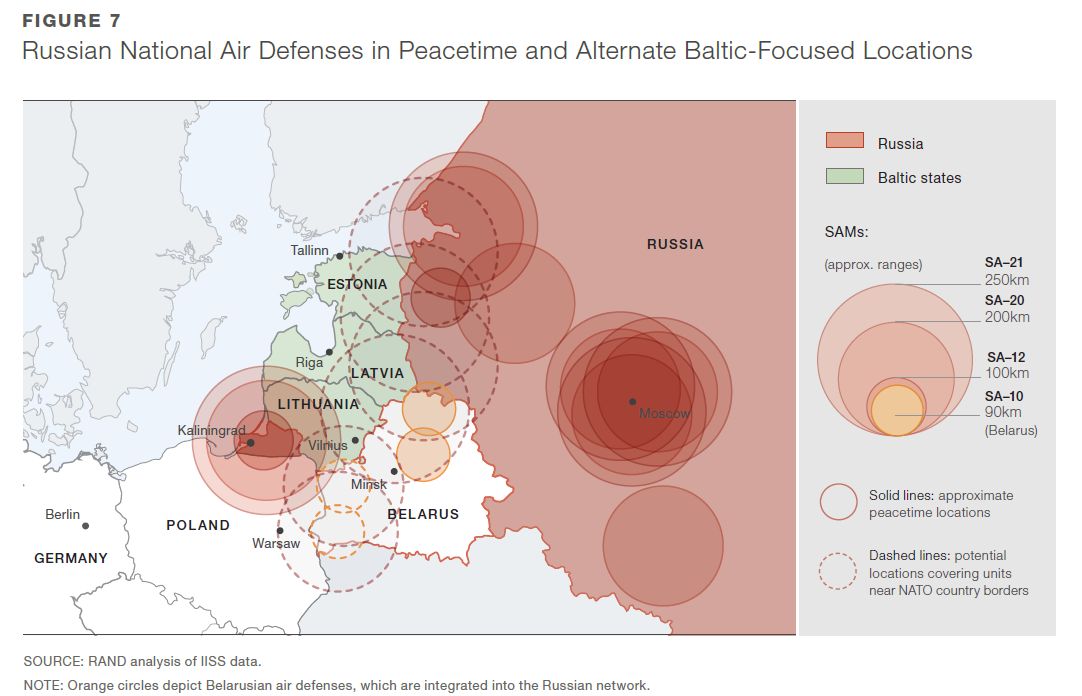

A obrazku oznčenom ako Figure 7 je realny rozsah ruskych radarov jednotlivych PVO systemon v časoch mieru a čiarkovane predpokladany dosah a rozmiestnenie v pripade možneho konfliktu s NATO.

[WuVirr]

Doplňte si oba popisy příspěvků

[Marfil]

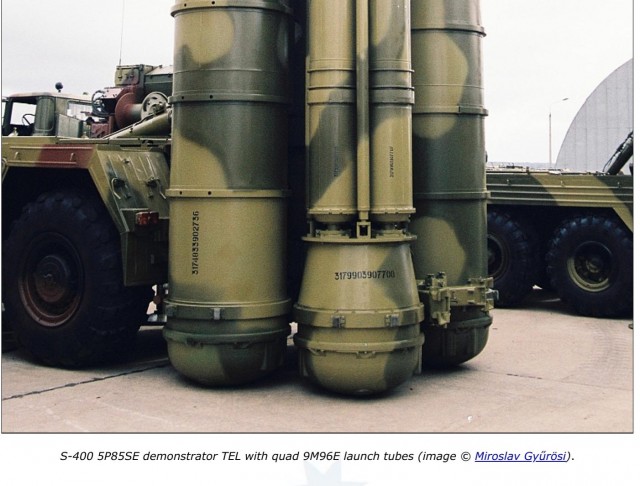

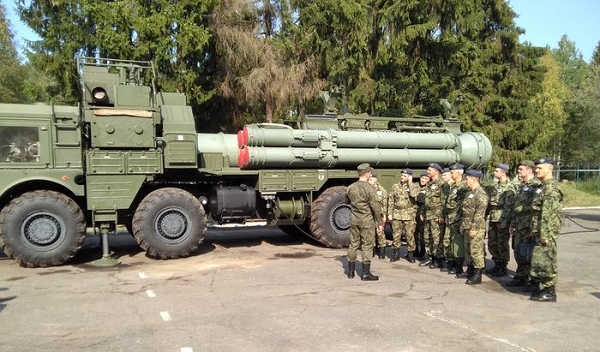

Nová hračka srbskej armády. A asi prvá operačná foto 9m96. To čo rus dodal srbom asi nebude obyčajná S-300 ako bolo pôvodne uvedené.


[puma]

To je zajímavé, to je první potvrzení, že ten "čtyř-odpalovák" pro PLŘS 9M96 pro S-400 existuje operačně a nejen jako maketa na starých výstavách.

[Alchymista]

ono môže kľudne tak, že za bežných okolností je štvorča zamaskované ako obyčajný kontajner.
"Hruška" na spodnom konci vyzerá skoro rovnako ako štandardný kontajner - a kontajnery pre jednotlivé rakety sa zrejme dajú meniť samostatne, takže zostavu tvorí nejaká "kostra" s "hruškou na konci" a štyri kontajnery - nie je teda vážnejší problém do zostavy pridať ešte vonkajší tubus.

[kenavf]

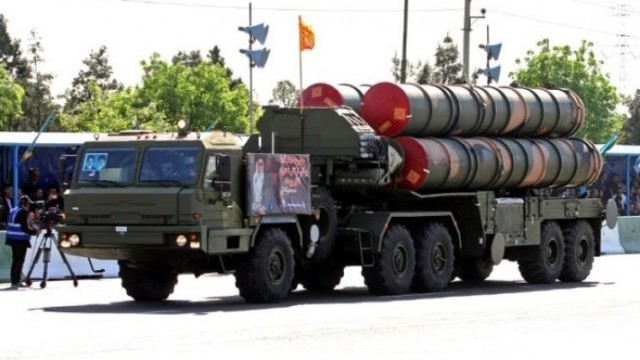

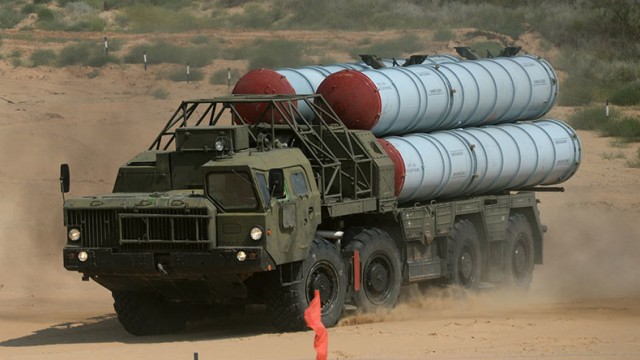

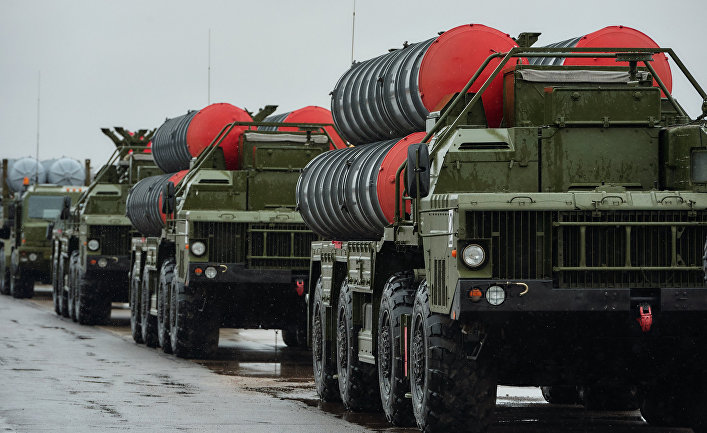

Neviete prečo majú niektoré tie S300/400 tie veľké červené kryty kolies a prečo sú červené?

[skflanker_]

Kryty rakiet:

Pri transporte sú na tubusoch, v bojovom postavení na kolesách aby nezavadzali a boli po ruke ak sa ide presúvať na inú pozíciu.

[Alchymista]

zasa?
Sú to dopravné a "manipulačné" plechové kryty z kontajnerov s raketami.
Hermetické kryty ústí kontajnerov sú pomerne krehké - rakety ich pri štarte prerážajú, takže nemôžu byť nejak pevné. A zasa preto sú dosť citlivé na poškodenie - a ich poškodenie znamená odhermetovanie kontajneru s raketou - so všetkými následkami. Takže počas prepravy a manipulácie sú kontajnery zakryté dvomi vekami - hermetickým aj týmto "manipulačným".
A na kolesá si ich odkladajú - asi je to tak vymyslené. Aby to jelitá vojačkovia niekde nezabudli, neposkákali, nepoohýbali lebo neprešli autom - ono vozidlá sa na palpostoch celkom často presúvajú.

[skflanker_]

Nová hračka srbskej armády. A asi prvá operačná foto 9m96. To čo rus dodal srbom asi nebude obyčajná S-300 ako bolo pôvodne uvedené...

Tá foto ale nie je zo Srbska - Foto je z Ruska, Srbi do Ruska prišli na cvičenie "Славянский щит-2019" (Slovanský štít 2019).
Autorom foto je portál redstar.ru
Zdroj http://redstar.ru/k-boevym-strelbam-dopushheny/ + https://tangosix.rs/2019/11/09/vojska-s ... -stit-2019 + https://tass.ru/armiya-i-opk/6872476 + https://ria.ru/20190911/1558552046.html z 11.09.2019
Srbsko doposiaľ PVO systém rodiny S-300 nemá (stav k 11.09.2019)

[puma]

Předvádí těm Srbům komplex S-400 na polygonu Ašuluk.
https://tvzvezda.ru/news/forces/content ... t6Zgx.html

[kenavf]

Jazykovo lingvistické okienko.
Z čoho majú rusi odvodený/používajú ten pojem "зенит"
v pojme napríklad "зенитно-ракетные"
To slovo "зенитно"...z čoho to vychádza, nejako som došiel k tomu že by to snáď mohlo byť niečo, čo pôsobí alebo mieri veľmi strmo hore proti "Zenitu" tzn. proti oblohe. (hlaveň alebo raketa namierená veľmi strmo hore teda mierené proti lietadlám a preto teda "зенитно-ракетные" alebo "Зенитный пулемёт" )
https://ru.wikipedia.org/wiki/Зенит_(значения)

[Alchymista]

No ano, zenit je bod/poloha na oblohe (nebeskej sfere) priamo nad pozorovateľom (opakom je nadir).

Odvodené je to zrejme z toho, že delo či guľomet na normálnej poľnej lafete/montáži má konštrukčne obmedzený námer a pre streľbu na vzdušné ciele s veľmi vysokým námerom (cez 60°) sa nehodí - na to treba špeciálne lafety/montáže alebo úpravy palebného postavenia.
V skutočnosti len veľmi málo diel dokáže strieľať na zenit - na 90°, väčšina ich končí na námere 80-85° (aj slávny 88mm Flak18/36 má "len" 85°).
V čase vzniku za prvej svetovej to bolo ešte o kus horšie - kanóny mali námer tak od -3--5°do +25-30° a odmer často len +/-5°.
Takže bolo treba riešiť aj vyšší námer, aj odmer - hlavne rýchlosť v odmere.

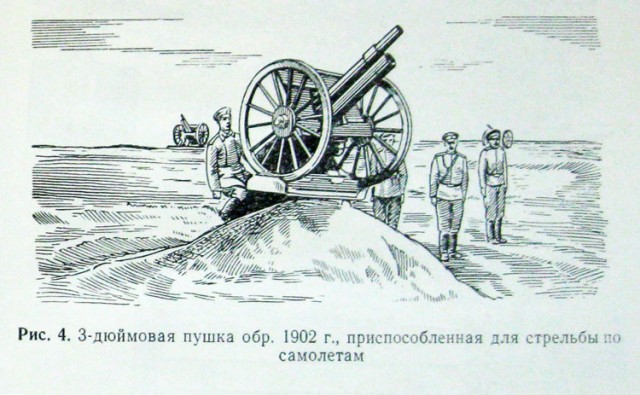

A takto nejak to v Rusku začínalo - trojpalcový (76,2mm) poľný rýchlopalný kanon vz.1902 (трёхдюймовка)
a "vylepšené" poľné postavenie

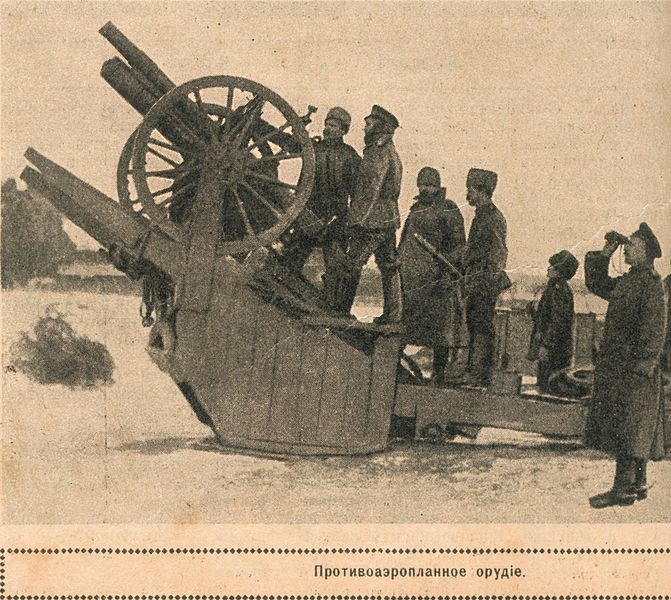

na improvizovanej drevenej "zenitnej" "montáži" z konca roku 1915 alebo začiatku 1916

a týmto sa pokračovalo

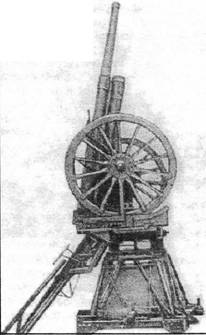

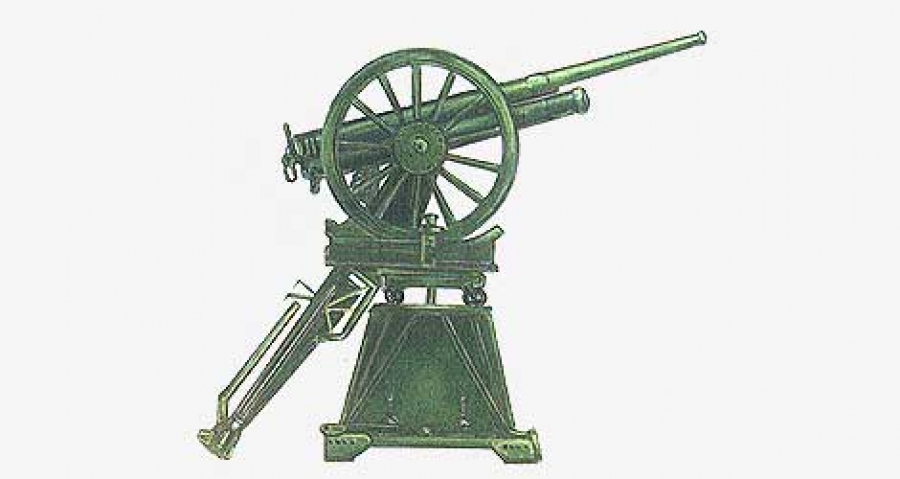

trojpalcový (76,2mm) poľný kanon vz.1902 na "zenitnom" podstavci Ivanova vzor 1916
originál kanon mal námer -3°- 17°, ale na tejto lafete podstavci až 86°.


v počiatkoch sa toho vymýšľalo a improvizovalo hodne
-> https://vasik-catn.livejournal.com/54412.html

[dancostar]

Seriova vyroba S-500 by mala zacat buduci rok 2020.

https://www.almasdarnews.com/article/pr ... n-in-2020/

[puma]

První baterie nejnovějších Buk-M3 vstoupila do služby v Centrálním vojenském okruhu (v 41. armádní brigádě kombinovaných zbraní v Altaji)
https://tvzvezda.ru/news/opk/content/20 ... T2rLI.html

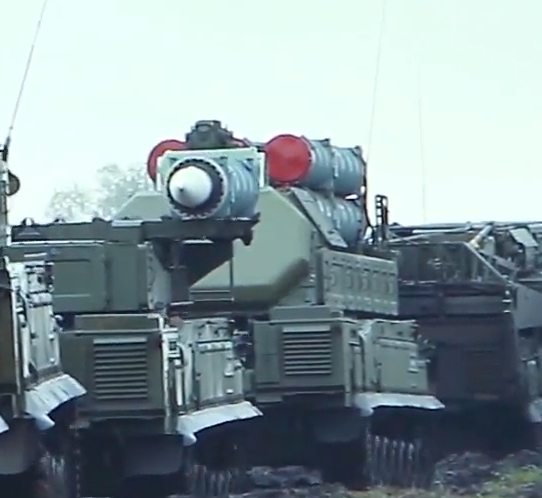

Co to je? Cvičná PLŘS verze 9M317M s aktivním radarem?, a proto "kouká" radom z kontejneru, aby šlo cvičit i zachycení vzdušných cílů aktivním radarem před odpalem?


[Alchymista]

je to naložené na prepravno-nabíjaco-odpalovacom vozidle...

[puma]

Tak to nic neznamená (jediný rozdíl je, že nemá střelecký radar), ale je to klasický kontejner PLŘS 9M317M.

Varianty jsou jen, raketa selhala a nebyla vymrštěna z kontejneru (ale proč by ji v tomto stavu vezli někam), nebo, že je to cvičná PLŘS s aktivním radarem pro výcvik posádek, nebo je to nějaký sekundární radiolokátor v kontejneru, co se dá na přebíjecí/opdalovací vozidlo místo jednoho kontejneru s PLŘS a pak to může sloužit jako mini střelecký radar (+ datalink pro vedení PLŘS) s max. dosahem tak 30-40km, kdy by takto slouží pro dalších 11 PLŘS na přibíjecím/odpalovacím vozidle, pak by to teoreticky dovolovalo ještě zvednout počet současně postřelovaných cílů na baterii, + sekundárně by přebíjecí/opdalovací vozidlo mohlo mít aspoň nějaký radar pro samostatné vedení bojové činnosti.

[kenavf]

..
Varianty jsou jen, raketa selhala a nebyla vymrštěna z kontejneru ..

Bolo tu už spomínané že raketa je zadeklovaná tým červeným prepravným krytom a pod krytom je ešte jeden "tenký hermetický uzáver" ktorý preráža raketa až pri štarte. Takže ak by bola raketa "nevymrštená" z kontajneru tak by tam ten "hermetický uzáver" na ústí kontajnera zostal. Ak by sa "vymršťovacia nálož/náplň" aktivovala a pretrhla hermetizujúci uzáver, tak si neviem predstaviť situáciu že by vtedy raketa neopustila kontajner(len čiastočné zahorenie a zlyhanie pyropatrony?).

[nine_mike]

Možno s tým len drcli pri manipulácii, niečo na tom veku poškodili a rozhodli sa ju radšej neodpalovať.

[puma]

Raketa ten hermetický kryt fyzicky neproráží, dělá se to tak, že se ta nádoba/kontejner silně natlakuje nějakým plynem (proto se tomu říká studený start - žádné pyropatrony vevnitř kontejneru nejsou ne?? jsou vně a vyvíjejí ten plyn a tlakují nádobu) a až tlak v nádobě dosáhne kritické hodnoty, hermetický kryt tlak nevydrží a rozletí se a v ten moment je tlakem vymrštěná z kontejneru i PLŘS, což má tu výhodu, že je to pasivně blbovzdorné řešení, vždy dojde k natlakování nádoby na správnou hodnotu tlaku (nebo se nedotlakuje, ale nikdy se nemůže přetlakovat), protože správná hladina tlaku a vymrštění PLŘS je defakto řízeno rupnutím toho "křehkého" hermetického uzávěru.

Video v lepší kvalitě
